1、电源概述

中兴ZXDU68T601通信电源系统应用于室内环境中，可为移动通信基站、内覆盖站、传输、微波、地面卫星蒔通讯设备提供稳定的直流电源。采用- -体化机柜，集交流配电、直流配电、整流、监控于一体

2、产品外型图

室内型直流电源系统，额定直流输出电压为-53.5 V。

满配置12个ZXD2400整流器，系统输出功率为34800 W.

采用三相交流输入，宽输入电压范围(相电压80 V ~ 300 V)。

滗池外置在ZXDU68 T601 系统机柜外。ZXDU68 T601 系统机柜内集交流配电、直流配电整流和监控于一体。

整流器及监控单元支持热插拔。

具有完善的监控管理功能

节能管理:支持自动节能、暂时非节能、久非节能。

滗池管理:支持温度补偿、充电限电流、自助周期均充、自动周期测试。

下电管理:支持自动二次下电保护，支持手动下电控制。

信息管理:支持系统信息查询、告警信息查询、历史记录查询。

告警提示:支持声音告警、光浩警、干接点告警和通讯告警。

支持RS232、RS485、 干接点、|等多种监控组网方式。

4、技术指标

适用环境

工作温度: -5 °C ~ +45 °C，*准+15 °C~ +25 °C

存储温度: -40 °C ~ +70 °C

相对湿度: 10% ~ 90% (无冷凝)，*准40%~ 60%

大气压: 70 kPa~ 106 kPa

交流配电

交流输入制式三相五线制(L1/L2/L3/N/PE)

额定交流输入电压相电压: 220 V,线电压: 380 V .

|<70 V时，欠压关机;

| 70 V~80 V时，欠压保护;

1 80 V~100 V时，单台整流器输出限流点为20A土2A;

1 100 V~176 V时，单台整流器输出限流点为31A士2A;

1 176 V&＃39; *300 V时，单台整流器输出限流点为53A士1A;

| 300 V时，过压保护关机

交流输入频率范围: 50/60 Hz

单相输入电流: 72 A

防雷级别C级交流防雷，防雷泄放电流≤40 kA

输入功率因数:≥0. 99

通信电源

      通信电源产品主要适用于市电良好区域的通信站点及机房供电。中兴通讯通信电源主要包括为核心机房、传输机房、数据中心供电的大电源，为宏基站供电的室内电源、室外电源、嵌入式电源，以及为微站及小容量站点供电的Pad电源和壁挂电源等系列。

      5G带来全新的通信时代。5G网络的三大场景：高带宽实现更快上网，低延迟及更高可靠性，以及大容量海量终端链接，必将为社会经济和人类生活带来革命性的影响。

      中兴通讯提供全场景的5G电源解决方案，具备“极简高效、全模块化、智能化、网络化”四大特点。中兴5G电源，5G电源新引擎。

方案亮点：

极简高效

         高效、高功率密度电源构建一柜站，Pad电源和Pad电池构建全PAD站，实现快速部署，降低建站和运营成本。

全模块化

         全模块架构设计包括整流模块、交直流配电、功率插箱、电源系统、散热部件、储能系统，实现从部件到系统的平滑扩容，灵活配置，保护投资。

智能化

         智能协同、多能源混合智能控制、智能削峰、智能锂电、智能运维等智能化技术，进一步实现能效提升，节能降耗，降低OPEX。

网络化

         构建基于大数据和AI技术的统一网络能源管理平台以及能源网络，实现***能源多层级、多业务管理，拓展增值业务。

　中兴T601系统特点

　　丨室内型直流电源系统，额定直流输出电压为–53.5V

　　丨采用三相交流输入，宽输入电压范围（相电压80V～300V）。

　　丨蓄电池外置在ZXDU68 T601系统机柜外。ZXDU68T601系统机柜内集交流配电、直流配电、整流和监控于一体。

　　丨整流器及监控单元支持热插拔。

　　丨具有完善的监控管理功能

　　1节能管理：支持自动节能、暂时非节能、非节能。

　　1池管理：支持温度补偿、充电限电流、自动周期均充、自动周期测试。

　　1下电管理：支持自动二次下电保护，支持手动下电控制。

　　1信息管理：支持系统信息查询、告警信息查询、历史记录查询。

　　1告警提示：支持声音告警、光告警、干接点告警和通讯告警。

　　丨支持RS232、RS485、干接点、IP等多种监控组网方式。

　　中兴T601技术规格

　　使用环境

　　工作温度 -5℃+45℃，佳+15℃到+25℃

　　交流配电

　　交流输入制式 三相五线制（L1/L2/L3LN/PE）

　　额定交流出书电压 相电压：200v，线电压：380v

　　交流输入频率范围 50/60Hz

　　单相足底啊输入电流 72A

　　防雷级别 C级交流防雷,防雷泄放电流≤40ka

　　输入功率因素 ≥0.99

　　直流配电

　　额定直流输出电压 -53.5v

　　直流输出电压可调范围 -42V到-58v

　　额定输出电流 600A满配置

　　大输出功率 34800w满配置

　　整机效率 ≥91%

　　源效应 ≤01.%

　　负载效应 ≤0.5%

　　稳压精度 ≤0.6%

　　衡重杂音电压 ＜1mV

　　峰峰值杂音电压 ≤100mV

　　直流降压 ＜500mV

　　整流器额定输出功率 2400W

　　整流器大输出功率 3195W

　　不均衡度（均流） 大者和小者相差2.***以下（10%负载以上

产品详细介绍

ZTE中兴ZXDU68 T601电源机柜系统

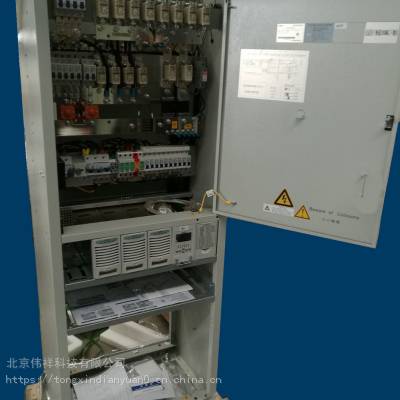

　　 ZXDU68 T601直流电源系统应用于室内环境中，可为移动通信基站、室内覆盖站、传输、微波、地面卫星站等通讯设备提供稳定的直流电源。采用一体化机柜，集交流配电、直流配电、整流、监控于一体，整机外形如图

　　丨交流输入采用三相五线制（L1/L2/L3/N/PE），额定相电压为220V

　　丨额定直流输出电压为–53.5V，可调范围为–42V–58V。

　　丨满配置12个ZXD2400整流器，系统大输出功率为34800W

　　丨机柜1600MM*600MM*400MM室内机柜，可选增加400mm高的顶罩或底座；机柜的顶部配置防尘盖部件

　　丨整流器ZXD2400开关整流器2台-12台

　　丨监控单元1台

　　丨交流防雷C级交流防雷器

　　丨直流应急照明可选配置，1*16a/1p空开

　　丨直流防雷15ka直流防雷器

　　中兴ZXDU68 t601系统总体构成

　　ZXDU68T601系统由交流配电单元、直流配电单元、监控单元、ZXD2400开关整流器和蓄电池组成。除了蓄电池外，其他系统组件集成在ZXDU68T601系统机柜内。

　　中兴ZXDU68 T601系统机柜

　　丨机柜的高度为1600mm。在加配400mm高的顶罩或底座后，整机高度达到2000mm（顶罩和底座为可选配件）。

　　丨机柜的顶部配置防尘盖，防尘盖由多个防尘盖单元拼装组成。

　　丨机柜的后部配置4块盖板。盖板和机柜的前门上分布有散热孔。

　　中兴ZXDU68 T601系统内部总体结构

　　丨配电单元内的组件布局根据用户需求灵活调整。

　　丨多配置12台ZXD2400开关整流器。标准机架配置2层整流器托架，提供10个整流器槽位。第3层整流器托架支持现场扩容，用于安装***1-2个开关整流器。

　　丨打开监控单元上方的盖板，可见到SIB板（SignalInterfaceBoard）和IP通讯组件。IP通讯组件为可选配件，由MPB板（ModemPowerBoard）和IP卡组成。

　　中兴T601工作模式

　　ZXDU68 T601系统支持以下3种工作模式，默认的工作模式为节能模式。

　　丨节能模式

　　节能模式下有5种工作状态，包括自动节能、自动非节能、暂时非节能、非节能和人工维护检测。默认的节能方式是自动节能。

　　丨安全模式

　　丨自由模式

　　任何一种工作模式下，当负载电流大于所有开启的整流器的额定电流之和时，整流器限流降压，从而导致蓄电池放电。
