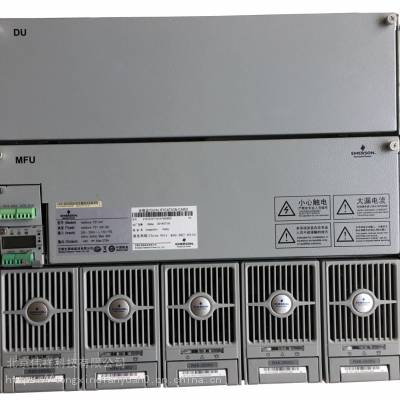

艾默生NetSure701 A41-S5嵌入式电源-艾默生48V250A通信开关电源/报价参数

简介

NetSure701 A41嵌入式高频开关电源系统是艾默生网络能源集多年开发和网上运行经验，为满足3G、FTTx、数据通信设备、传输设备和接入设备等网络建设需求而设计的高可靠、高功率密度、高性能、全数字化的插框式通信电源系统。该系统可兼容艾默生多种高频开关电源模块，同时具有节能休眠、混插等功能，系统配置交流侧、直流侧和信号侧等全方位防雷保护措施，尤其适合户外基站柜、户外机房等通信设备供电。

系统配置

配置

NetSure 701 A41-S5

系统容量：250A

监控模块：M221S/M222S

整流模块：5×R48-2900U/R48-3200e

交流配电    输入1×12***/2P

            输出1×16A/1P

电池接入    2×12***/1P

直流配电    BLVD ：2×32A/1P,2×16A/1P

            LLVD ：2×63A/1P,4×32A/1P,2×16A/1P

防雷：系统交流侧配置C级防雷,并具有直流侧,信号侧防雷

干接点：3路开关量输入，4路开关量告警输出

选配件：顶盖、温度传感器、电池架、直流配电扩展插框

整流模块

型号

普通模块：R48-1800A、R48-2000、R48-2900U、R48-3200

模块：R48-2000e、R48-3200e、R48-3500e、R48-4000e

电气参数描述

输入电压范围：80Vac～300Vac

功率因数：0.99

效率：普通>92%，>96%

输出电压范围：-42Vdc～-58Vdc

标称电压：-48Vdc

额定电压：-53.5Vdc

监控模块

配置

M221S：LCD液晶显示，带网口，RS232

M222S：LCD液晶显示，无网口，RS232

告警功能：

监控单元能对系统故障进行声光报警，同时能上报到后台主机

历史告警记录可存储200条，并具有按键操作记录功能

3路开关量输入；4路开关量告警输出，可扩展至8路开关量告警输出

告警的声音、时间可控

电池管理功能：

自动均浮充，智能充电限流管理，电池保护

放电测试，10组电池测试记录

三种充电方式：定时、快速、恒流

控制功能：

整流模块开关机，整流模块限流、均流、调压

电池组均充/浮充/测试转换，电池保护

四遥功能：

遥信、遥控、遥测、遥调

节能功能(选配)：

模块自动休眠功能

-普通模块混插功能

机械参数

结构：19英寸宽，6U高

尺寸(mm)：483(宽)×360(深)×267(高)

重量(Kg)≤25(不包括整流模块和监控模块)。
