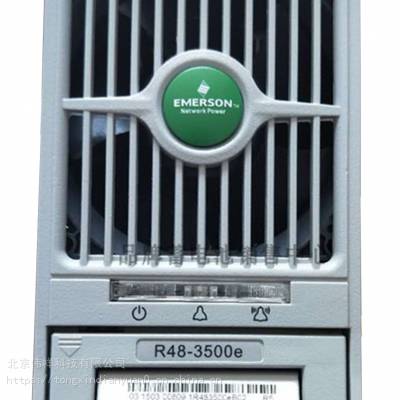

艾默生高效整流模块R48-3500e产品说明：

*艾默生高效整流模块R48-3500e采用无损伤热插拔技术，其输出和输入都有软起动单元，插拔模块时不会引起系统输出电压的波动。

*工作温度：-40°C~70°C

*海拔高度：≤2000m（2000m以上限功率）

*输出功率：3500W（输入电压176Vac~30Vac时）

*输入电压范围：85Vac~300Vac（单相三线制）

*额定输入电压：200Vac~250Vac

*不工作时承受*静态电压：415Vac

*输入电流：<20A @2900W/176Vac

*开机冲击电流：<32A

*额定输入电网频率：50Hz/60Hz

*输出直流电压范围：42V~58V

*输出直流电流：0A~65.***

*稳压精度：≤±0.5%

*负载调整率：≤±0.5%

*电压调整率：≤±0.1%

*功率因数：≥0.90 （@25%~50%额定输出功率）

           ≥0.90 （@50%~***额定输出功率）

           ≥0.99 （@50%~***额定输出功率）

*效率：≥91%

*过欠压保护：输入欠压保护点80±5Vac     输入过压保护点305V±5Vac

*输出过压硬件保护点：58.5~59.5V（通过监控可设置输出过压软件保护点56V~59V）

*模块均流误差：小于±0.9A

*冷却方式：强迫风冷

*安全标准：UL/EN/IEC 60950-2000

*安规要求：CE/UL/NEBS

*外形尺寸：87.9mm（高）X85.3mm（宽）X272mm（深）

*模块重量：≤4kg

 艾默生R48-3500E整流模块,艾默生高效整流模块R48-3500e产品描述.艾默生R48-3500E

艾默生R48-3500E技术参数

　　1．环境条件：

　　工作温度：-5℃～45℃，45℃以上降额使用

　　贮存温度：-40℃～70℃

　　相对湿度：≤95%RH，无冷凝

　　海拔高度：≤2000m（2000m以上需要降额使用）

　　冷却方式：强迫风冷

　　2．输入特性：

　　输入电压范围：85Vac～290Vac，单相三线制

　　额定输入电压：200Vac～250Vac

　　功率降额输入电压范围：85Vac～176VA

　　不工作承受静态电压：415Vac

　　额定输入电流：＜16A@2900W

　　输入电流：＜19A@2900W/176Vac

　　输入冲击电流：<30A

　　允许输入电网频率：45～65Hz

　　额定输入电网频率：50Hz/60Hz

　　3．输出特性：

　　输出直流电压范围：42V～58V

　　输出直流电流：0A～60.***

　　稳压精度      ≤±0.5％

　　负载调整率    ≤±0.5％

　　电压调整率    ≤±0.1％

　　开机上冲幅度  ≤±1%

　　4．输出限流特性：

　　无级限流，限流点0A～60.***，可以通过监控模块调节，限流精度

　　≤±1.***（42V～58V）

　　5．功率因数和THD：

　　功率因数≥0.90  @25%～50%额定输出功率

　　功率因数≥0.98  @50%～***额定输出功率

　　功率因数≥0.99  @***额定输出功率

　　THD≤5%       @50%～***额定输出功率

　　6．效率

　　额定效率大于91%，效率达92%。

　　7．均流

　　模块电流均流误差±1.***内。

　　8．温度系数（1/℃）：≤±0.01%

　　9．动态响应

　　当负载按50%—25%—50%或50%—75%—50%进行阶跃变化时，响应时间≤200ms，超调量≤5%。

　　10．启动时间

　　通过监控模块可以选择开机模式：

　　1）正常开机模式

　　从交流上电到模块输出的时间延迟小于5秒。

　　2）输出缓启

　　本功能由外部监控模块设置为是否有效，启动时间可以通过监控模块设置，可设范围8s～128s，精度≤±10%。

艾默生高效整流模块R48-3500E采用无损伤热插拔技术，其输出和输入都有软起动单元，插拔模块时不会引起系统输出电压的波动。

*工作温度：-40℃~70℃

*海拔高度：≤2000M（2000M以上限功率）

*输出功率：3500W*（输入电压176VAC~30VAC时）

*输入电压范围：85VAC~300VAC（单相三线制）

*额定输入电压:200VAC~250vac

*不工作时承受静态电压：415VAC

*输入电流：<20@2900w/176VAC

*开机冲击电流：32A

*额定输入电网频率：50HZ/60HZ

*输出直流电压范围：42V-58V

*输出直流电流：0A-65.***

*稳压精度：≤±0.5%

*负载调整率：≤±0.5%

*电压调整率：≤±0.1%

*功率因数：≥0.90（@25%~50%额定输出功率）

           ≥0.90（@50%~***额定输出功率）

*效率：≥91%

*过欠压保护：输入欠压保护点80±VAC  输入过压保护点305V±5VAC

*输出过压硬件保护点：58.5~59.5V（通过监控可设置输出过压软件保护点56V~59V）

*模块均流误差：小于±0.9A

*冷却方式：强迫风冷

*安全标准：UL/EN/IEC 60950-2000

*安规要求：CE/UL/NEBS

*外形尺寸：87.9mm*85.3*272
